바이드뮬러의 새로운 WPD 분배 블록 제품 시리즈를 사용하면 사용자는 안전하고 효율적으로 전력을 분배할 수 있다. 기계류 및 설비로의 전원분배는 신형 분배 블록을 사용하면 특히 안전하고 유연하게 실행될 뿐 아니라 공간을 절약할 수 있다. 하부 분배 블록 및 다양한 상 분배 블록들을 사용할 수 있다. 최대 1,000 V AC 또는 1,500 V DC의 가용전압 및 101 A 내지 353 A의 높은 전류를 적용, 모든 분배 블록은 고성능 디자인으로 설계되었다. 1,500 V DC 또는 353 A의 높은 사양을 갖춘 WPD 109 버전은 태양광 시스템에 특히 적합하다.

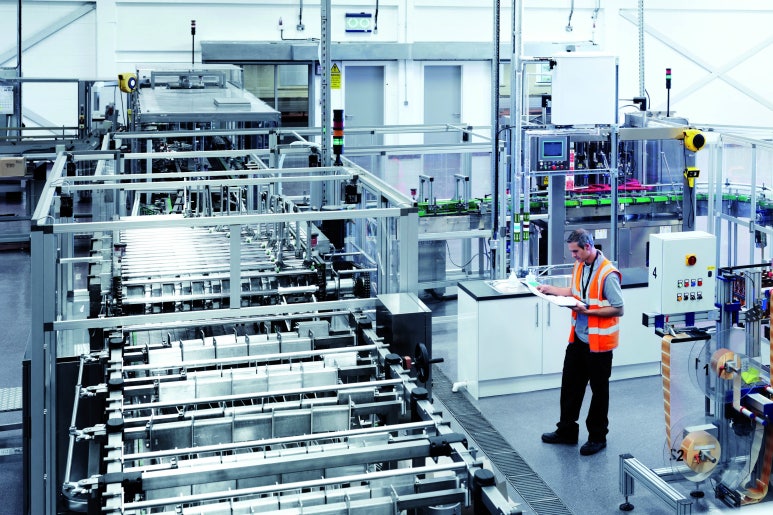

설비 및 기계류로 공급되는 전력은 모터와 같은 추가 소비장치에 공급하도록 재분배되어야 하는 경우가 자주 있다. 물론, 이러한 공정은 가능한 한 안전하고 효율적으로 진행되어야 한다. 하지만, 케이블 단면의 확대 및 제어 캐비닛 내 공간의 축소로 인해, 분배 블록에 요구되는 사항은 더욱 늘어나고 있다. 바이드뮬러의 신형 WPD 분배 블록은 이러한 요구를 고려하여 제작되었다. 이들 분배 블록은 전원 공급 및 배전이 실행되는 곳 어디에서든 사용된다. 신형 WPD 분배 블록은 사용자가 빠르고, 효율적일 뿐 아니라 공간절약이 가능한 전원 공급을 실행할 수 있게 한다. 뿐만 아니라, 이 제품은 알아보기 쉬운 사용자 친화적 설계로 제작되어 사용이 용이하다. 바이드뮬러는 IEC 60947-7-1 승인 모듈뿐만 아니라, 전 세계에서 적용 가능하도록 UL 1059 규격을 준수하는 변형제품을 제공한다.
바이드뮬러는 신형 WPD 분배 블록을 폭넓게 다양한 조합형태로 제공한다. 예를 들어, 다중상 블록은 다수의 옵션도 허용한다. 모듈을 결합 또는 브릿징(bridging)함으로써 확장도 가능하다.

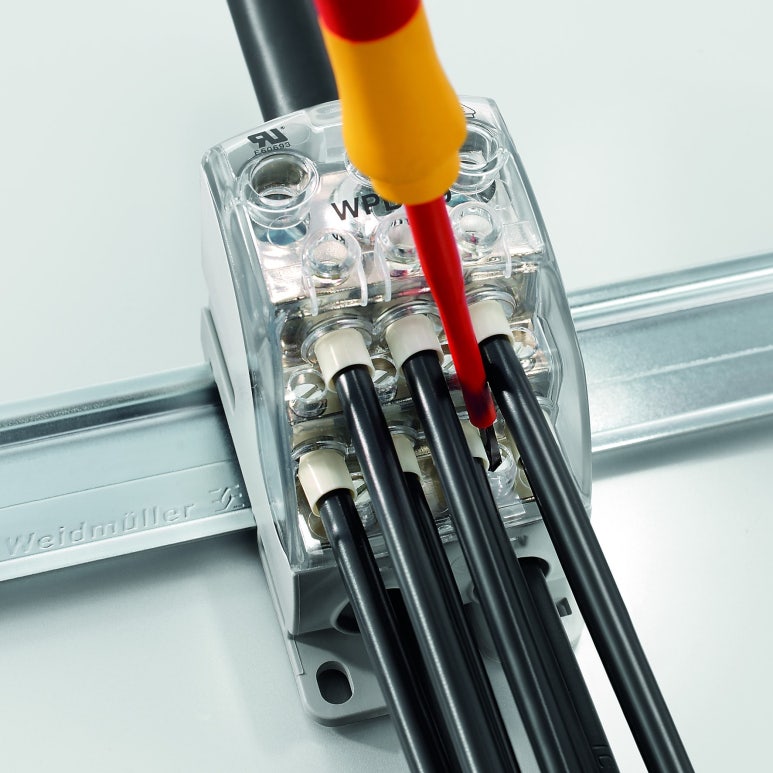

제반 WPD 분배 블록은 다수의 제품 기능을 구비함에도 불구하고 컴팩트한 공간 절약형 설계로 제작되었다. 또한, 조작이 상당히 간단하다는 것도 인상적이다. 해당 블록 고유의 계층 형태 및 나사 머리의 오프셋 위치 덕분에, WPD 분배 블록은 선택된 레벨에 관계없이 좁은 공간의 외장 또는 공장 설비에 편리하고 안전하게 접속될 수 있다.

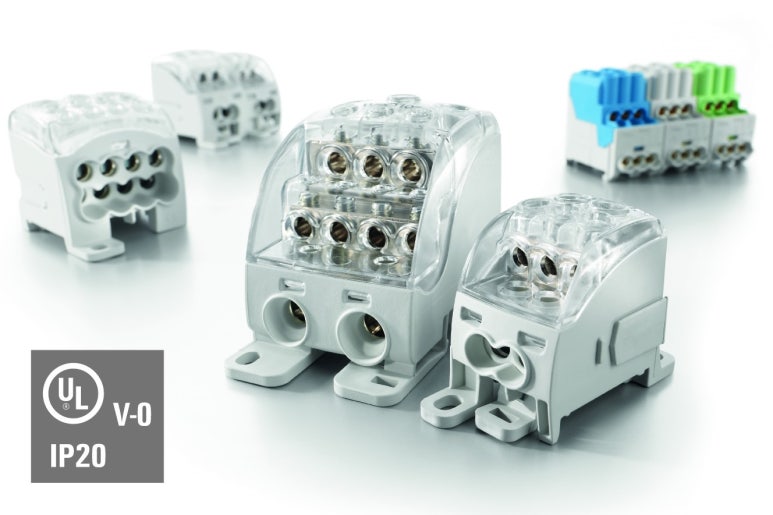

모든 안전 WPD 분배 블록은 UL 94 규격에 따른 V0 가연성 등급의 자기소화성, 무할로겐 플라스틱 외장을 특징으로 한다. 또한, WPD 분배 블록도 EN 50274의 터치 안전 요건을 충족하고, 엄격한 SCCR 표준 규격에 따른 단락 내성 등급을 갖추었다.
해당 분배 블록의 사용자 친화적 설계 및 EN 60715 / EN 50022 규격에 따른 TS 35 DIN 레일과의 스냅온 호환성 덕분에, 이들 블록은 어려운 조건에서도 손쉽고 빠르게 설치 가능하다.
깔끔하게 설계된 분배 블록은 장비의 명확한 위치지정을 위해 눈에 잘 띄는 표시 태그를 사용한다. 따라서, 이들 블록은 제어 캐비닛 내부의 질서 및 안전성을 보장한다.
모든 WPD 분배 블록은 690 V AC 또는 1,000 V AC 및 600 V DC, 1,000 V DC 또는 1500 V DC의 정격 전압을 갖는다. 1,500 V DC 변종은 태양광 시스템에 특히 적합하다. 출시된 1 내지 3 폴 모듈 또는 시리즈는 다음과 같다. 1) 100 A 정격 전류의 WPD 100 하부 분배 블록. 2) 101 A 정격 전류의 상 분배 블록: WPD 104 (싱글 폴) WPD 204 (2폴) 및 WPD 304 (3폴). 3) 125 A 정격 전류의 상 분배 블록: WPD 105 (싱글 폴), WPD 205 (2폴) 및 WPD 305 (3폴). 4) 160 A 정격전류의 단상 상 분배 블록 WPD 106, 232 A 정격전류의 WPD 107, 250 A 정격전류의 WPD 108 및 353 A 정격전류의 WPD 109.
